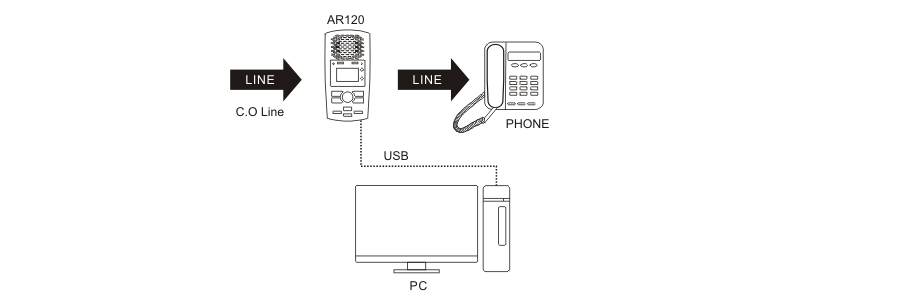

系統架構

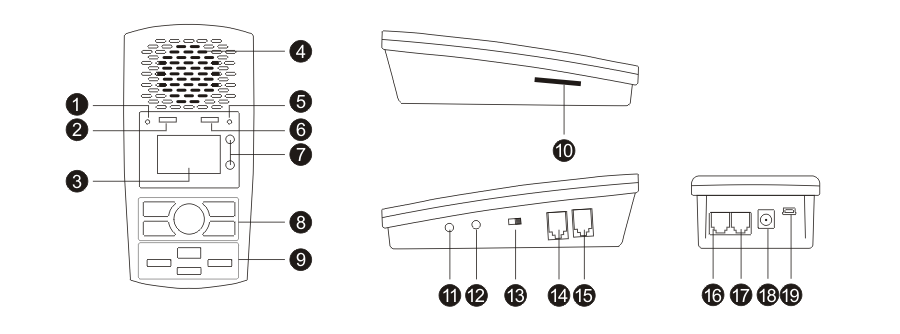

外觀介紹
| 1 | 答錄機功能指示燈 | 2 | 答錄機開關按下表示開啟答錄機功能 |
|---|---|---|---|
| 3 | LCD 顯示屏 | 4 | 喇叭 |
| 5 | 新留言指示燈 | 6 | 播放新留言 |
| 7 | 音量+- | 8 | 功能按鍵 |
| 9 | 功能按鍵 | 10 | SD卡座(特別注意SD卡插入方向) |
| 11 | 耳機接口 | 12 | 麥克風接口 |
| 13 | MIC PHONE選擇開關 MIC現場錄音 PHONE 電話線路錄音 | 14 | 聽筒線接口1 一進一出 |
| 15 | 聽筒線接口2 一進一出 | 16 | PHONE 電話機接口 |
| 17 | LINE 電話線接口(電信或者交換機過來的電話線) | 18 | DC電源 5V/1A |
| 19 | USB 連接電腦(相當于讀卡器) |
規格信息
| 項目 | 規格 |
|---|---|
| 錄音端口數 | 1 |
| 錄音端口類型 | RJ11 |
| 顯示屏類型 | 1.8寸黑白顯示屏點陣128*46 |
| 錄音存儲格式 | ADPCM 32Kbps/S |
| 單位儲存空間錄音時間 | 1GB可錄音70小時 |
| 最大支援儲存空間 | 32GB SD卡(可錄音2240小時) |
| 出廠儲存容量 | 8GB SD卡(可錄音560小時) |
| 錄音啟動模式 | 壓控，聲控，鍵控 |
| 提機電壓檢測范圍 | 3-30V |
| 掛機電壓檢測范圍 | 10-80V |
| 支持CID類型 | DTMF/FSK |
| CID檢測靈敏度范圍 | 0 dB to –32dB |
| 錄音頻率范圍 | 100 Hz to 3400 Hz |
| 輸入阻抗 | AC： 100K，DC：5.1M |
| 信噪比 | >60dB |
| 串音比 | >70dB |
| 電源適配器電壓 | DC5V/1A |
| 額定工作電流 | 0.2A |
| 最大啟動工作電流 | 0.8A |
| 額定功率 | 1W |
| 工作溫度 | 0℃ to 40℃ |
| 工作濕度 | 10% to 90 % |
| 尺寸 | 14.5*7.2*3cm |
| 凈重 | 165g |
型號說明
| 型號 | 錄音端口數 | 顯示屏 | 出廠儲存容量 | 答錄機功能 |
|---|---|---|---|---|
| AR100 | 1 | 1.8寸黑白顯示屏 | 8G SD卡 | 無 |
| AR120 | 1 | 1.8寸黑白顯示屏 | 8G SD卡 | 有 |
